Ohm törvény kalkulátor
A DigiKey Ohm-törvény kalkulátora az áramerősség, a feszültség, az ellenállás és a teljesítmény közötti összefüggések kiszámítására használható egyszerű ellenállásos áramkörökhöz.
Adjon meg legalább két tetszőleges bemeneti értéket, majd kattintson a kiszámítás gombra a többi érték kiszámításához. Az eredmények hitelessége érdekében minden számítás után állítsa vissza alaphelyzetbe a számológépet.
Ohm törvénye
Ohm törvénye szerint két pont közötti potenciálkülönbség, az e két pont között folyó elektromos áram erőssége és az áramfolyási útvonal ellenállása arányosak és összefüggnek egymással.
A feszültség, az áramerősség és az ellenállás közötti összefüggésre vonatkozólag Ohm törvénye kimondja, hogy egy vezető két pontja között folyó áram erőssége egyenesen arányos a két pont közötti potenciálkülönbséggel.
Ez matematikailag leírható az alábbi egyenletek segítségével, ahol V a potenciálkülönbség, I az amperben kifejezett áramerősség és R az ohmban kifejezett ellenállás.
Ez a gyakorlatban azt jelenti, hogy egy kétpólusú eszközön, például egy rögzített értékű ellenálláson átfolyó áram erőssége közvetlenül összefügg a két póluson mért potenciálok különbségével.
A törvény szerint . Ez azt jelenti, hogy adott állandó feszültségen nagyobb ellenállás esetén az áramerősség kisebb lesz. Ennek a fordítottja is ugyanúgy igaz, vagyis ugyanannál az adott állandó feszültségnél alacsonyabb ellenállás esetén az áram erőssége nagyobb lesz.
Példák
A V feszültség (V) értéke egyenlő az I áram (A) és az R ellenállás (Ω) szorzatával:
Tehát egy 5 Ω ellenállású áramkör esetében, amely működéséhez 3 A erősségű áramot igényel, 15 V feszültséget kell biztosítani.
Az áramkör leadott teljesítménye is kiszámítható az Ohm-törvényében szereplő értékek felhasználásával. Például a P teljesítmény wattban (W) kifejezve egyenlő a V feszültség (V) és az I áram (A) szorzatával:
Egy 20 V-os és 2 A áramerősségű áramkör esetében a leadott összes teljesítmény 40 W.

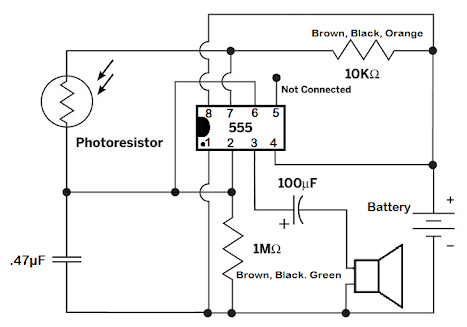

A kapcsolási rajzok olvasása
Ez a videó alapszintű ismereteket nyújt a kapcsolási rajzok olvasásáról és értelmezéséről. A kapcsolási rajzok értelmezésének ismerete segít az áramkörök fizikai kialakításakor vagy a hibák elhárításakor.

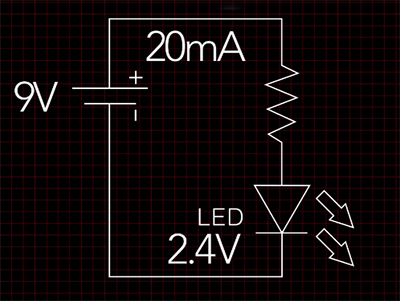

Ellenállás kiválasztása LED-hez
Az elektronikában való elmerülés során előbb-utóbb elengedhetetlenül találkozunk fénykibocsátó diódákkal (LED). Akár jelzésre, kommunikációra, világításra vagy csak egy projekt „feldobására” használja őket az ember, minden LED közös vonása, hogy az áram szabályozására nem képesek.

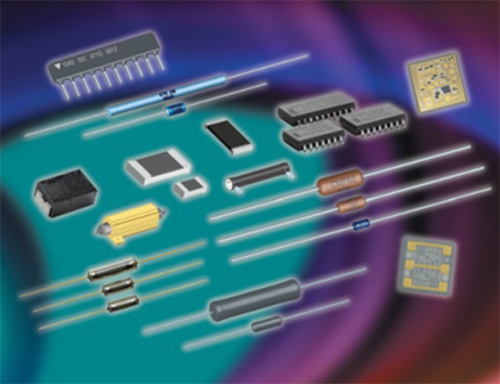

Alapvető ismeretek az ellenállásokról
